iQ-F, iQ-R basic settings

iQ-F, iQ-R basic settings

iQ-F Configuration

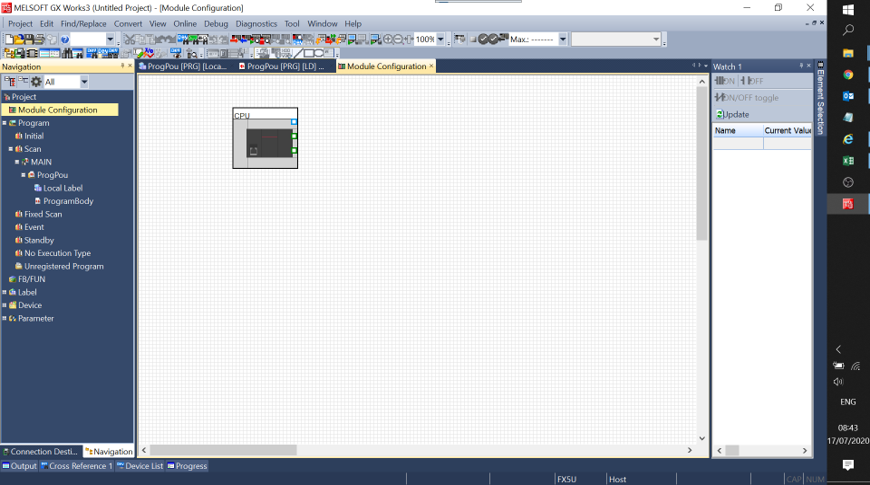

1. Press “Module Configuration”

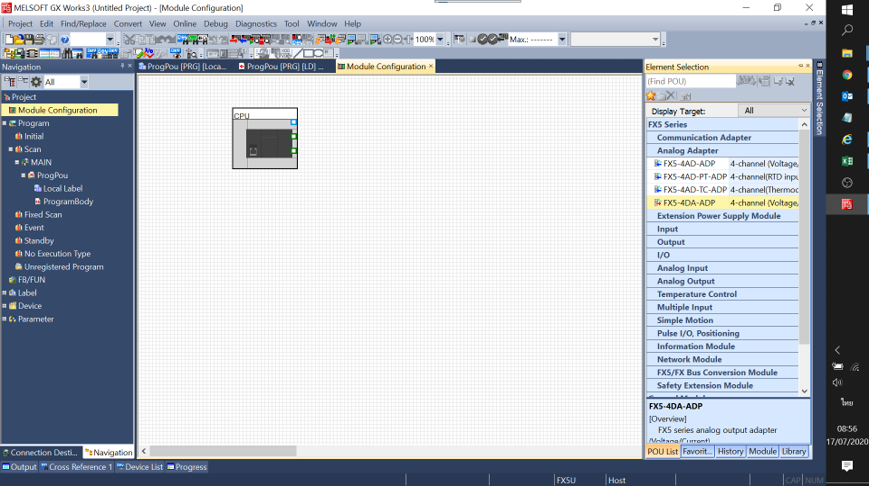

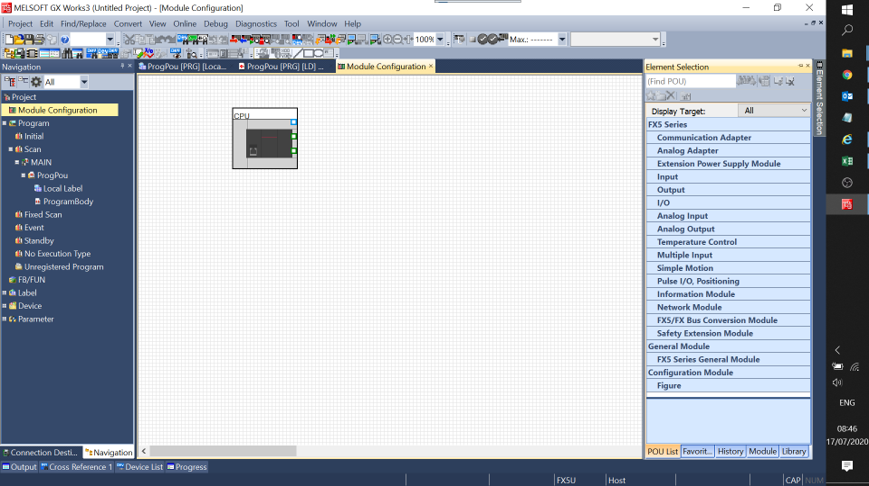

2. Press “Element Selection”

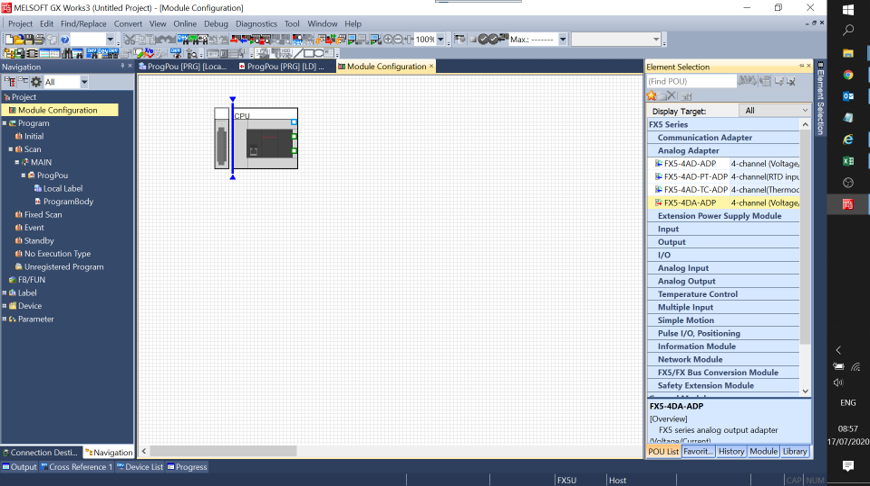

3. Choose ”FX5-4DA-ADP”


4. DRAG AND MOVE


5. AFTER CLOSE, ICON ADP1 WILL SHOW AT MODULE INFORMATION.


iQ-F Analog Settings

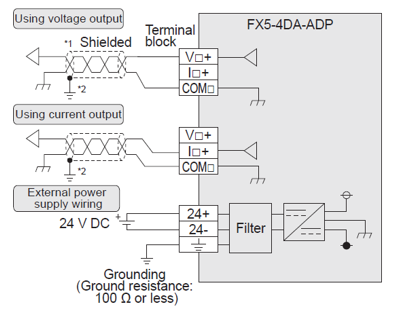

1. WIRING MODULE FX5-4DA-ADP

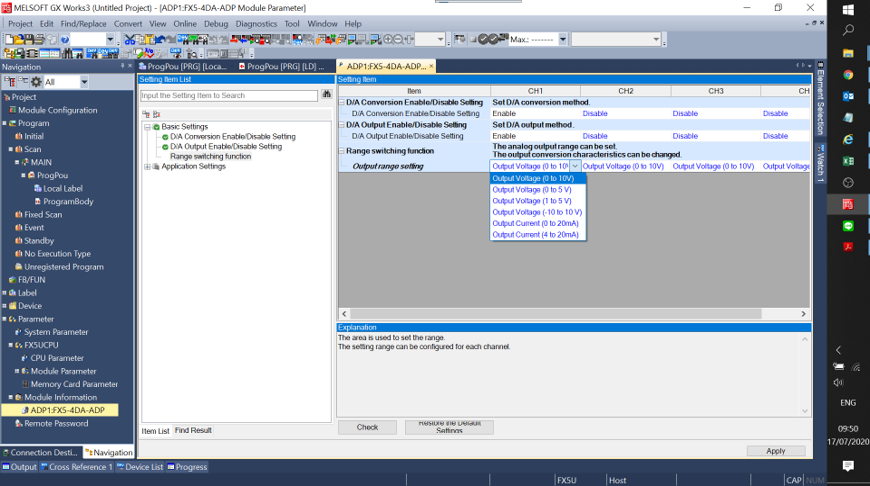

2. SETTING

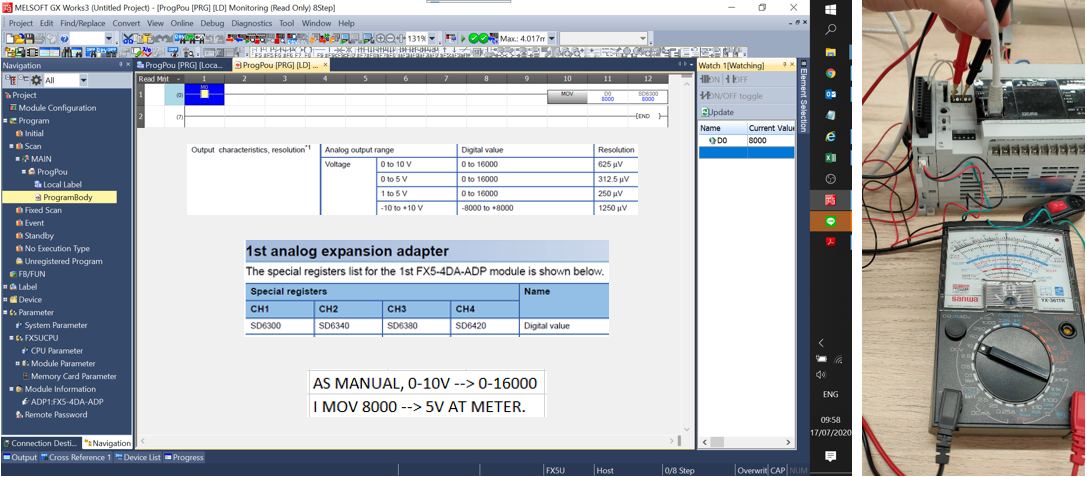

3. LADDER


iQ-R Configuration

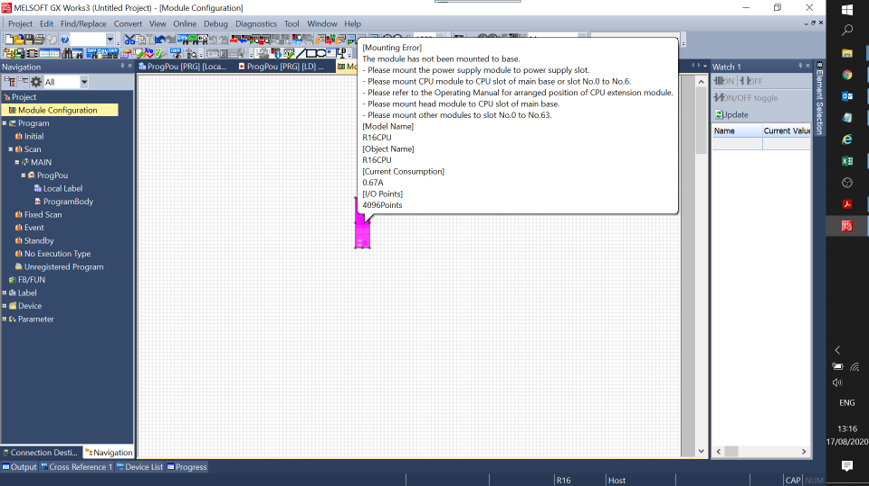

1. Press “Module Configuration”

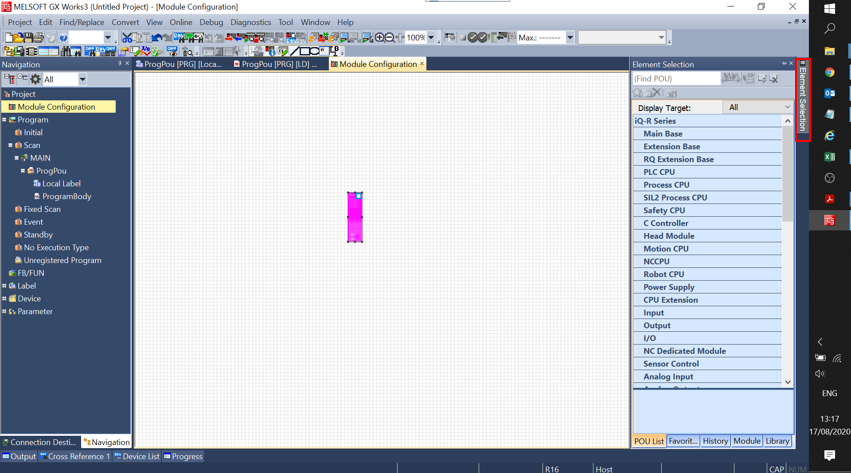

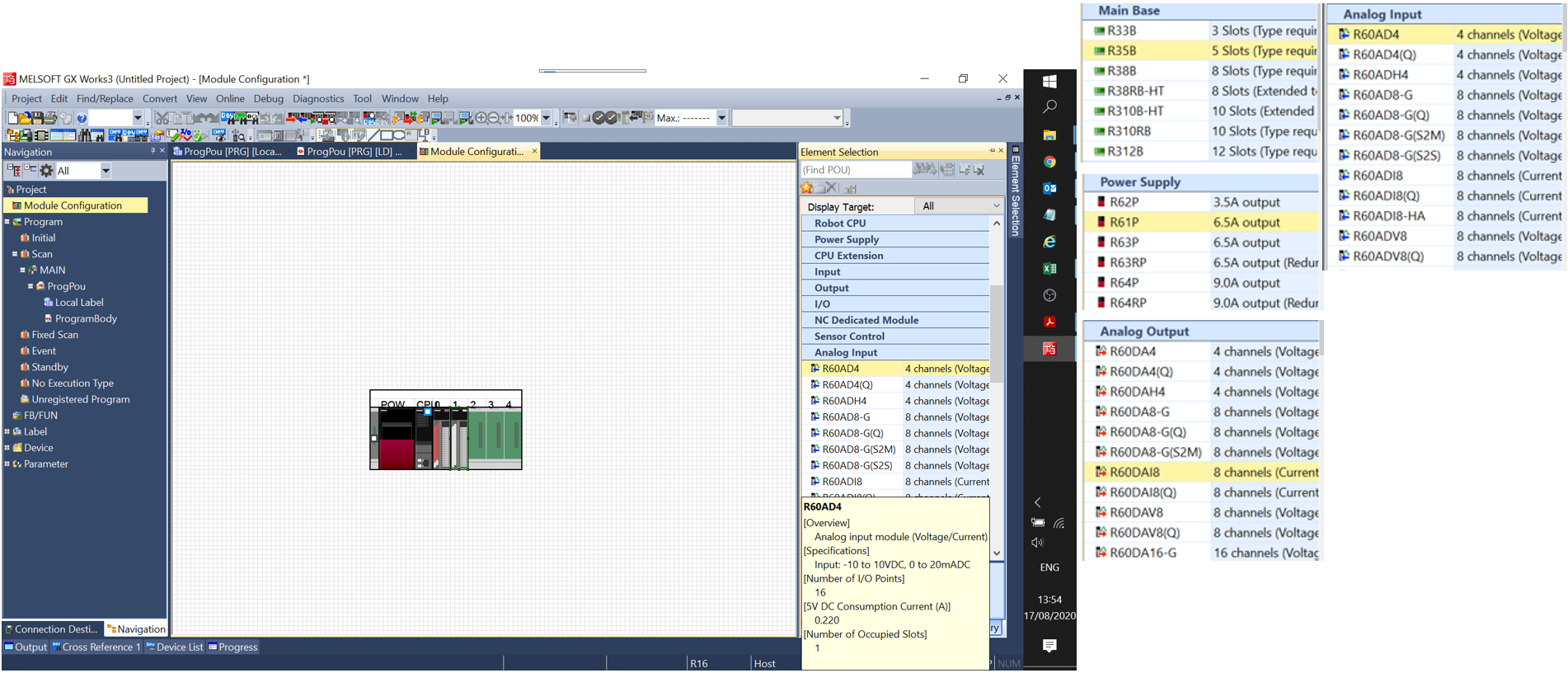

2. Press “Element Selection” then choose components




3. AFTER CLOSE, IT WILL AUTO SHOW 0000 AND 0010 AT MODULE INFORMATION


iQ-R Analog Settings

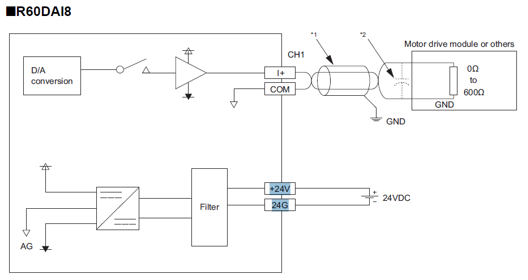

1. WIRING MODULE R60DAI8

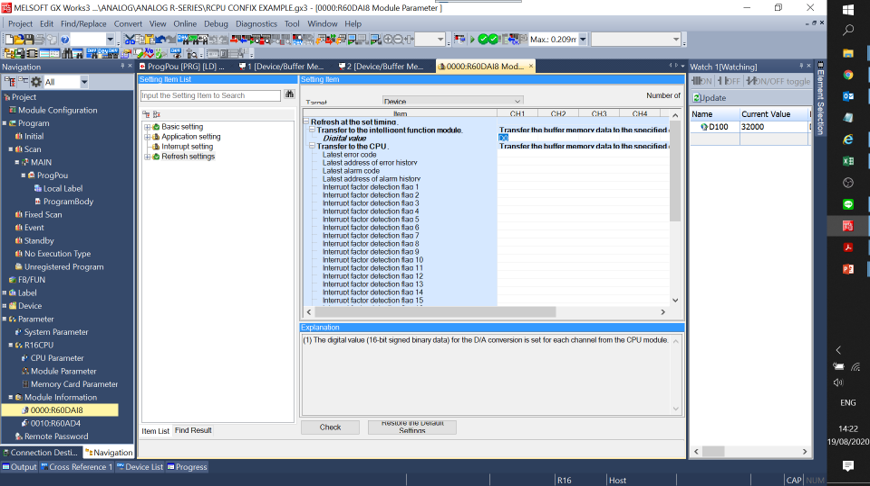

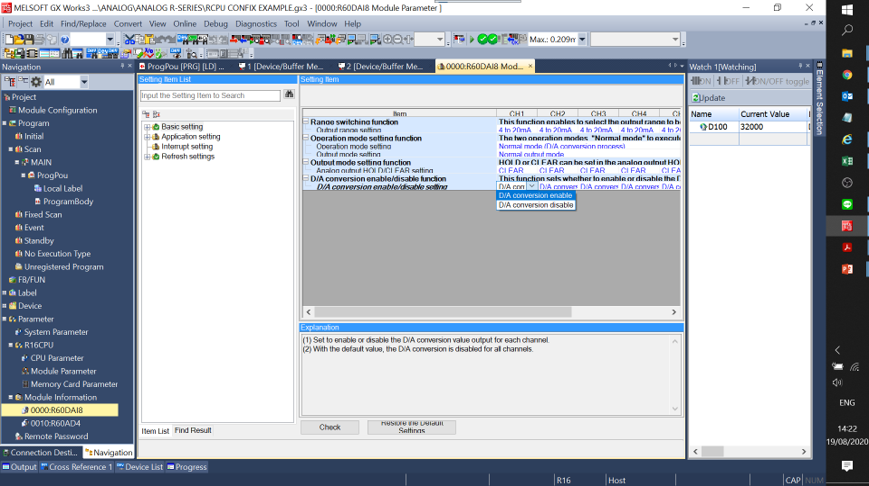

2. SETTING

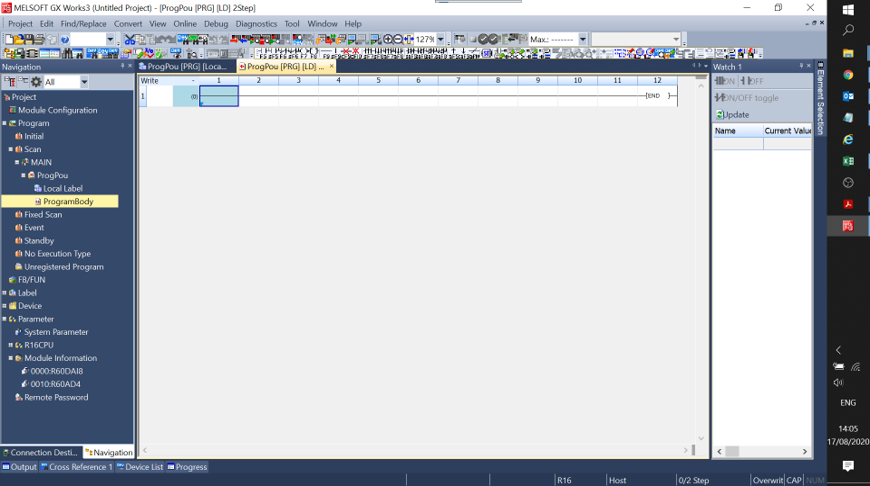

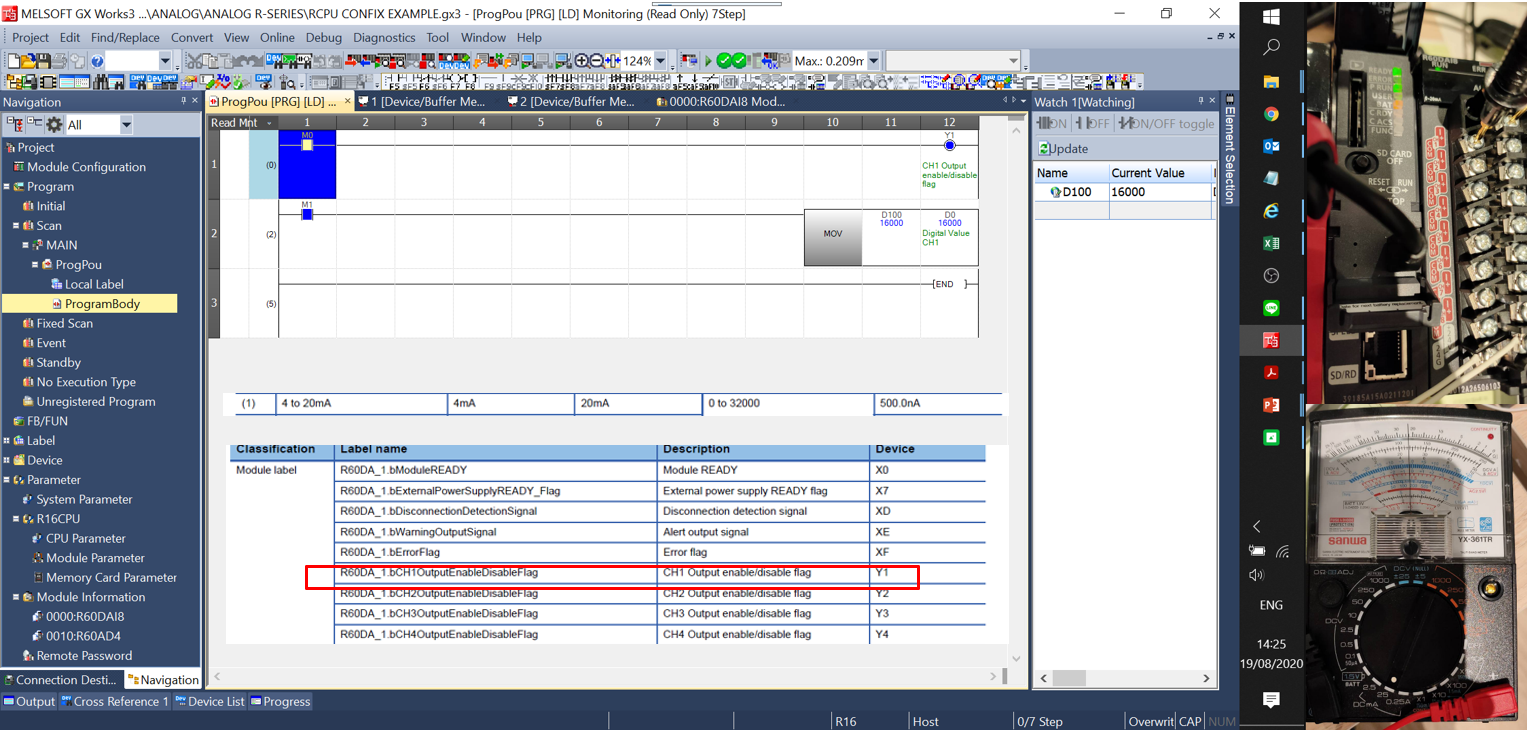

3. LADDER
