4เรื่องควรรู้ก่อนเลือก PLC ให้เหมาะกับการใช้งาน

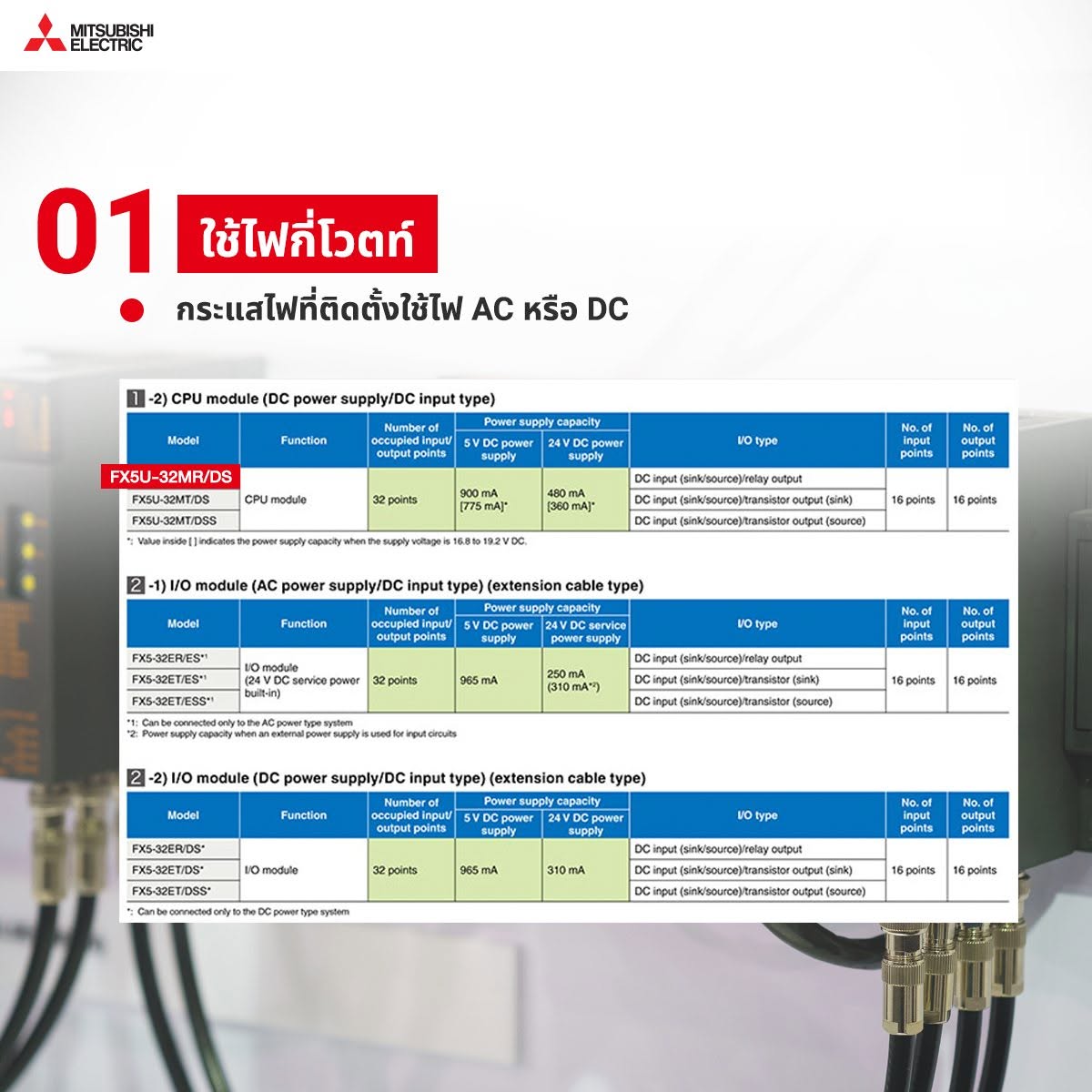

01 ใช้ไฟกี่โวตท์
การใช้ไฟฟ้าเป็นส่วนที่สำคัญ ซึ่งเชื่อมโยงกับความปลอดภัยของผู้ใช้งานและผู้ปฏิบัติงาน โดย PLC นั้นจะมีการรับแหล่งไฟฟ้าหรือ Power Supply ได้ 2 รูปแบบ
● แบบ AC เช่น 100-240V
● แบบ DC เช่น 24V
อีกส่วนหนึ่ง คือ กระแส INPUT/OUTPUT ในส่วนของ INPUT ก็สามารถรับกระแสไฟได้ 2 แบบเช่นเดียวกันคือ DC และ AC รวมถึงเอ้าต์พุตก็สามารถรับไฟได้ 2 แบบเช่นเดียวกัน ตัวอย่างคือ DC 24V และ AC 220V
โดยการเลือก PLC จะต้องดูในสเปกว่าแต่ละซีรีส์ใช้ไฟเท่าไหร่ INPUT รับไฟกี่แอมป์ เอาต์พุตเป็นชนิดใด เช่น RELAY, TRANSISTOR หรือ TRIAC
● แบบ AC เช่น 100-240V
● แบบ DC เช่น 24V
อีกส่วนหนึ่ง คือ กระแส INPUT/OUTPUT ในส่วนของ INPUT ก็สามารถรับกระแสไฟได้ 2 แบบเช่นเดียวกันคือ DC และ AC รวมถึงเอ้าต์พุตก็สามารถรับไฟได้ 2 แบบเช่นเดียวกัน ตัวอย่างคือ DC 24V และ AC 220V
โดยการเลือก PLC จะต้องดูในสเปกว่าแต่ละซีรีส์ใช้ไฟเท่าไหร่ INPUT รับไฟกี่แอมป์ เอาต์พุตเป็นชนิดใด เช่น RELAY, TRANSISTOR หรือ TRIAC
ตัวอย่างเช่น PLC ซีรีส์ FX5UC-32MR/DS ในโมดูลฟังก์ชัน CPU Module
Input/Output = จำนวนอินพุต เท่ากับ 32 อินพุต (แบ่งเป็น Input 16 และ Output 16)
Power supply capacity = 2 รูปแบบ คือ 5 V DC (900 mA [775 mA]) หรือ 24 V DC (480 mA [360 mA])
ประเภท I/O = DC Input ได้ทั้ง Sink / Source Relay Output

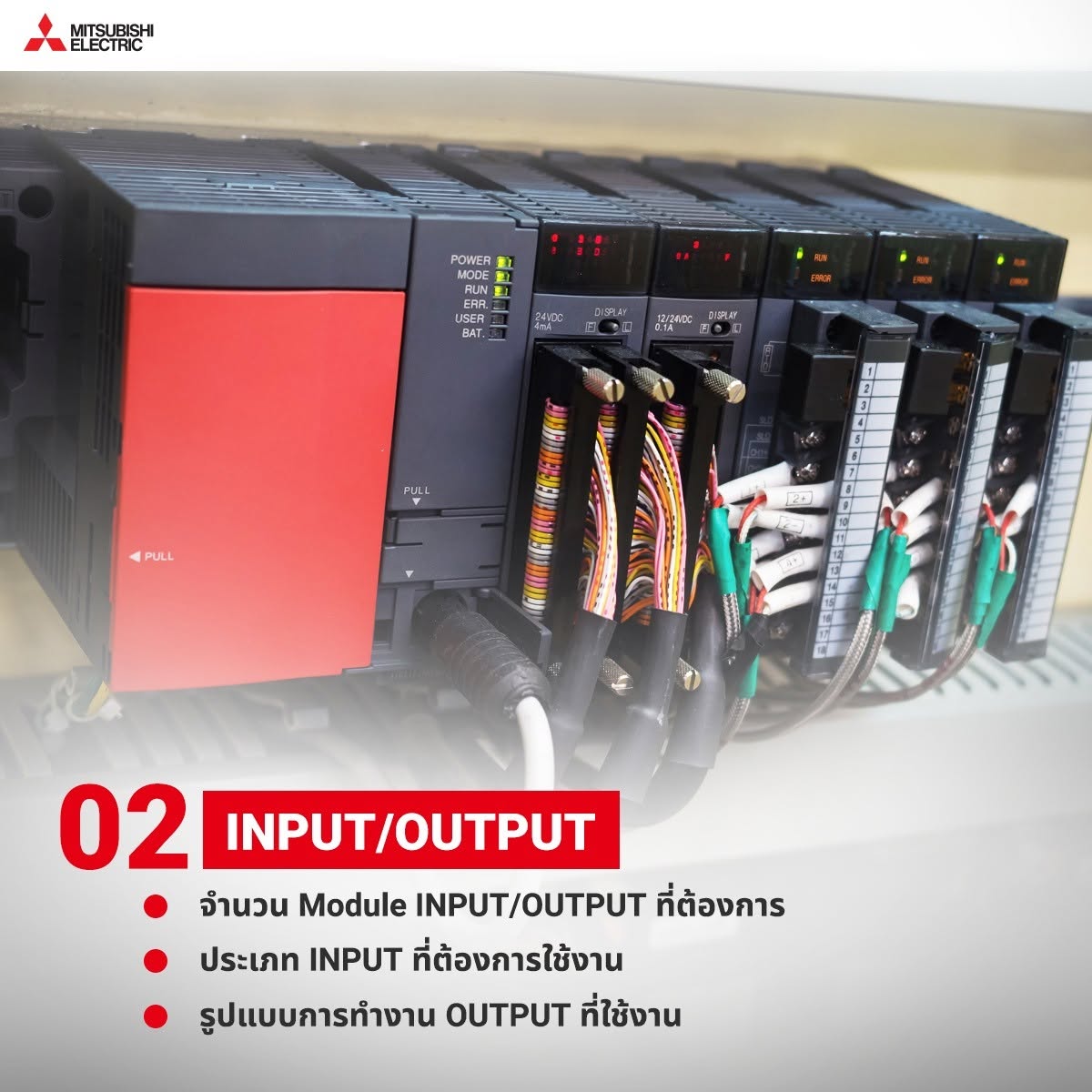

02 INPUT/OUTPUT
PLC ทุกซีรีส์ล้วนผลิตเพื่อทำงานในระบบ Automation ตั้งแต่ระบบง่ายๆ จนถึงซับซ้อน ซึ่งซีรีส์จะมีแบบ Module ให้เลือกเพียงอย่างเดียว เช่น MELSEC iQ-R, MELSEC-Q ทำให้จะสามารถขยายจำนวน INPUT/OUTPUT ได้มากเพื่อเชื่อมต่อกับอุปกรณ์หรือเครื่องจักรจำนวนมาก
และ PLC บางซีรีส์ก็จะเพิ่ม INPUT/OUTPUT ได้จำกัด เช่น MELSEC iQ-F, MELSEC-F ซึ่งก่อนเลือกซื้อก็ควรพิจารณาการใช้งานที่เหมาะสมเผื่อการเพิ่มโมดูลในการใช้งานในอนาคต
ใช้ INPUT แบบใดได้บ้าง โดยทั่วไป INPUT นั้นจะสามารถรับได้ 2 แบบหลักๆ คือ
● INPUT แบบ Analog สามารถรับสัญญานแรงดันขนาดต่างๆ ● INPUT แบบ digital เช่น Switch On/Off ทั่วไป
OUTPUT มีกี่แบบ
● แบบ Relay ได้รับความนิยมสูง เนื่องจากควบคุมโหลดได้ทั้งแบบ AC และ DC
● แบบ Transistor มีความเร็วสูงมากกว่า Relay มาก แต่จะสามารถใช้ได้เฉพาะ DC เท่านั้น
● แบบ Triac เป็นสารกึ่งตัวนำเช่นเดียวกับ Transistor แต่ใช้งานได้เฉพาะ AC เท่านั้น
และ PLC บางซีรีส์ก็จะเพิ่ม INPUT/OUTPUT ได้จำกัด เช่น MELSEC iQ-F, MELSEC-F ซึ่งก่อนเลือกซื้อก็ควรพิจารณาการใช้งานที่เหมาะสมเผื่อการเพิ่มโมดูลในการใช้งานในอนาคต
ใช้ INPUT แบบใดได้บ้าง โดยทั่วไป INPUT นั้นจะสามารถรับได้ 2 แบบหลักๆ คือ
● INPUT แบบ Analog สามารถรับสัญญานแรงดันขนาดต่างๆ ● INPUT แบบ digital เช่น Switch On/Off ทั่วไป
OUTPUT มีกี่แบบ
● แบบ Relay ได้รับความนิยมสูง เนื่องจากควบคุมโหลดได้ทั้งแบบ AC และ DC
● แบบ Transistor มีความเร็วสูงมากกว่า Relay มาก แต่จะสามารถใช้ได้เฉพาะ DC เท่านั้น
● แบบ Triac เป็นสารกึ่งตัวนำเช่นเดียวกับ Transistor แต่ใช้งานได้เฉพาะ AC เท่านั้น

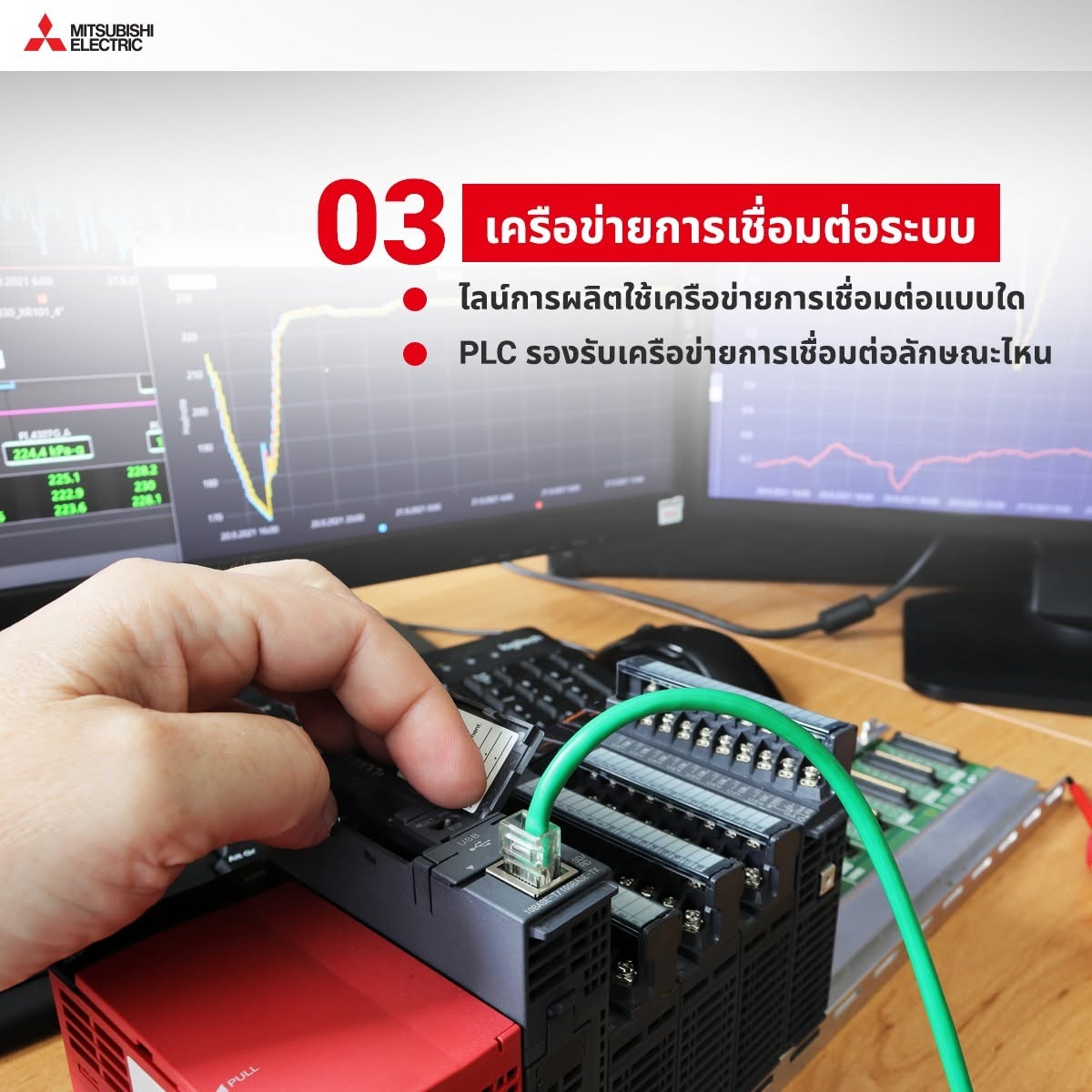

03 เครือข่ายการเชื่อมต่อระบบ
ปัจจัยนี้มีความสำคัญอบ่างมาก โดยยิ่งหากระบบการผลิตมีขนาดใหญ่ยิ่งจำเป็นต้องมีการตรวจสอบข้อผิดพลาด เพื่อลดการหยุดการทำงานในไลน์การผลิต ซึ่งการตรวจสอบ Monitor กระบวนการทำงานแบบ Real-Time ก็ยิ่งมีความสำคัญ เพื่อวิเคราะห์สาเหตุต่างๆ รวมถึงการซ่อมบำรุงเชิงป้องกันและคาดการณ์ ซึ่งการเลือกซื้อ PLC ก็ต้องมีการเลือกเครือข่ายการเชื่อมต่อให้สามารถทำงานร่วมกันเป็นเครือข่ายกับอุปกรณ์ FA และสามารถตรวจระบบได้จากศูนย์กลาง เช่น อุปกรณ์ของ Mitsubishi Electric ที่สามารถเชื่อมต่อกับ CC-Link IE ทำให้สามารถตรวจสอบการทำงานได้นั่นเอง

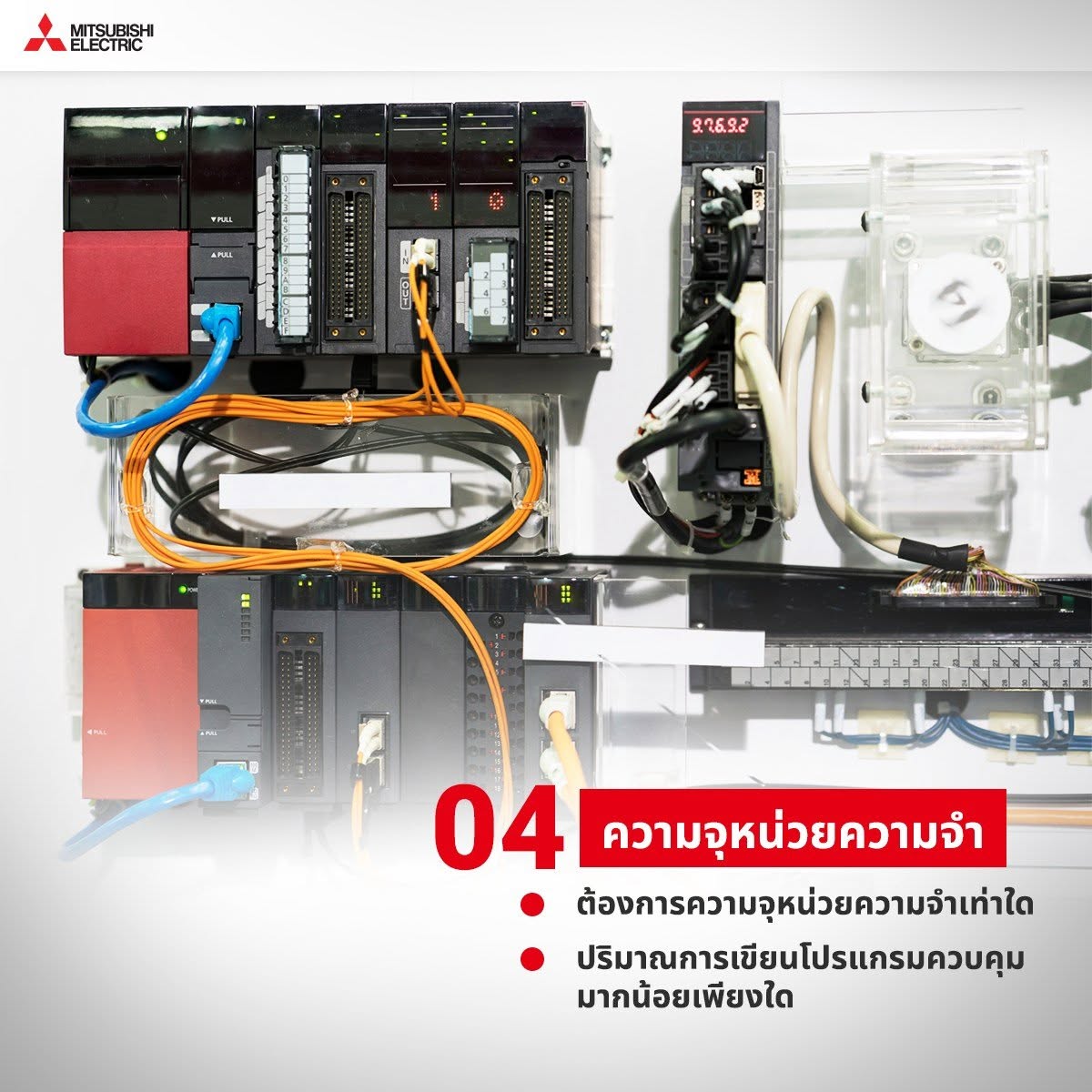

04 ความจุของหน่วยความจำ
ในส่วนนี้แต่ละซีรีส์จะมีหน่วยความจำที่ไม่เท่ากัน และสามารถเพิ่มเติมโมดูลให้มีมากขึ้นได้ โดยยิ่งหากมีความจุหน่วยจำนวนมากก็จะสามารถเขียนโปรแกรมควบคุมได้มากเช่นเดียวกันนั่นเอง
