ฟังก์ชัน SIMPLE PLC COMMUNICATION สำหรับ iQ-F Series [FX5U, FX5UJ, FX5UC]
SIMPLE PLC COMMUNICATION FUNCTION
|
|

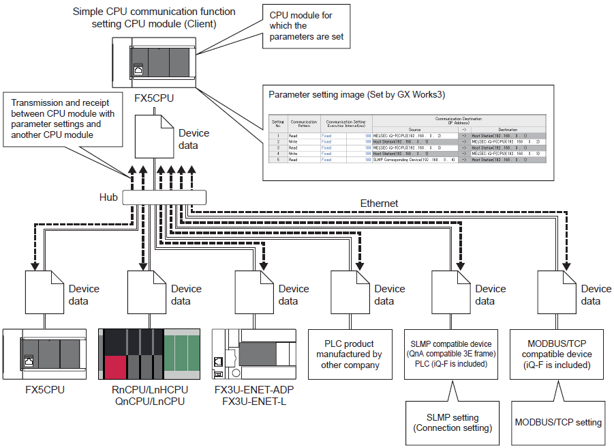

ฟังก์ชันนี้ช่วยให้สามารถสื่อสารข้อมูลระหว่างอุปกรณ์ที่ระบุไว้ตามเวลาที่กำหนดได้ เพียงแค่ตั้งค่าอย่างง่าย ๆ จากเครื่องมือเขียนโปรแกรม ระบุอุปกรณ์หนึ่งตัว (แหล่งส่งข้อมูล) และอุปกรณ์หนึ่งตัว (ปลายทางส่งข้อมูล) การสื่อสารจะเกิดขึ้นระหว่างอุปกรณ์ที่ระบุไว้เหล่านั้น
จำนวนอุปกรณ์ที่สามารถเชื่อมต่อได้สูงสุด
- โมดูล FX5UJ CPU: 8 อุปกรณ์ - โมดูล FX5U/FX5UC CPU: 16 อุปกรณ์
FX5UJ สามารถสื่อสารได้เฉพาะ MELSEC
iQ-F และ SLMP (3E frame)
|
ประเภทโมดูลของปลายทางการสื่อสาร
|
ประเภทโมดูล
|
ปลายทางการสื่อสาร
|
|
MELSEC iQ-R (Built-in
Ethernet)
|
RnCPU, RnENCPU, RnPCPU,
RnSFCPU, RnPSFCPU
|
|
MELSEC-Q (Built-in
Ethernet)
|
QnUD(P)VCPU, QnUDE(H)CPU
|
|
MELSEC-L (Built-in
Ethernet)
|
Built-in Ethernet port LCPU
|
|
MELSEC iQ-F (Built-in
Ethernet)
|
FX5 CPU module
|
|
MELSEC iQ-L (Built-in
Ethernet)
|
LnHCPU
|
|
MELSEC-FX3 (Ethernet Block/Adapter
|
FX3U-ENET-ADP, FX3U-ENET-L
|
|
SLMP Compatible Device
(QnA Compatible 3E Frame)
|
SLMP-compatible device (No serial number)
SLMP protocol 3E frame-compatible device
|
|
OMRON (CJ/CP series)
|
Supported model for SYSMAC CJ/CP series
|
|
KEYENCE (KV series)
|
Supported model for KV series
|
|
Panasonic (FP7 series)
|
Supported model for FP7 series
|
|
Panasonic (FP0H series)
|
Supported model for FP0 series
|
|
MODBUS/TCP-compatible
device
|
MODBUS/TCP slave device
|
|
SIEMENS S7 series
|
Supported model for S7
series
|
การตั้งค่า IP Address บน MELSEC iQ-F

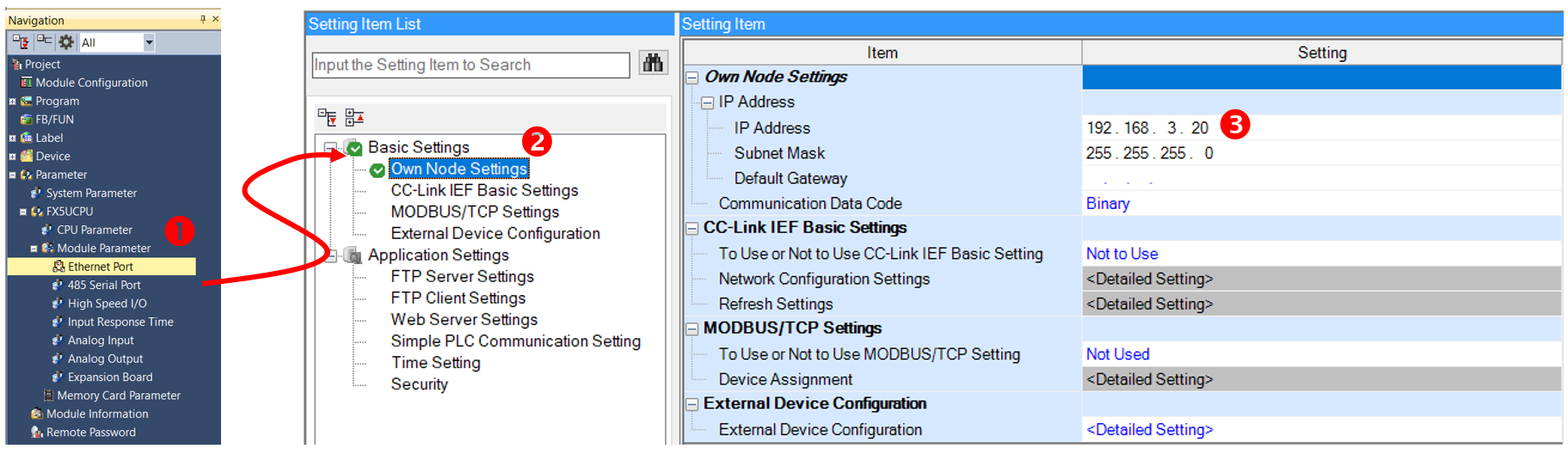

1. การตั้งค่า IP Address ของ FX5U
Navigation > Parameter > FX5UCPU > Module parameter > Ethernet Port
1. เลือก [Ethernet Port]
2. เลือก [Basic Settings] > [Own Nodes Setting]
3. ใส่ค่าใน [IP Address], [Subnet Mask] และ [Default Gateway] สำหรับ built-in Ethernet port

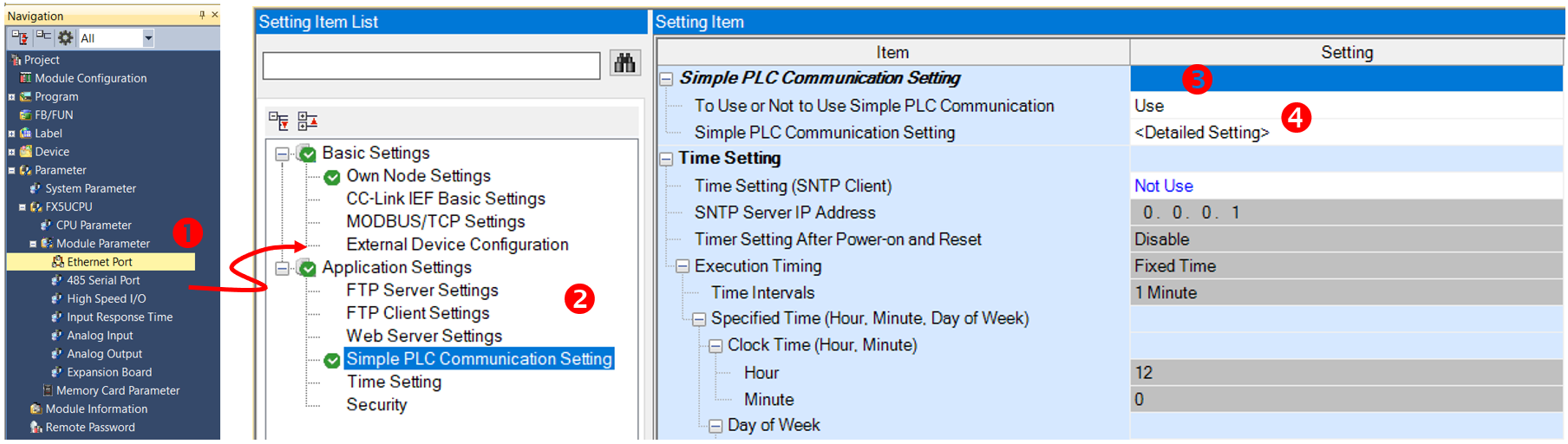

2. การตั้งค่า Simple PLC Communication
Navigation > Parameter > FX5UCPU > Module parameter > Ethernet Port
1. เลือก [Ethernet Port]
2. เลือก [Application Settings] > [Simple PLC Communication Setting]
3. ตั้งค่า [To Use or Not to Use Simple PLC Communication] เป็น “Use”
4. ดับเบิ้ลคลิก “” ตรง [Simple PLC Communication Setting]
3. การตั้งค่ารายการสำหรับการสื่อสาร

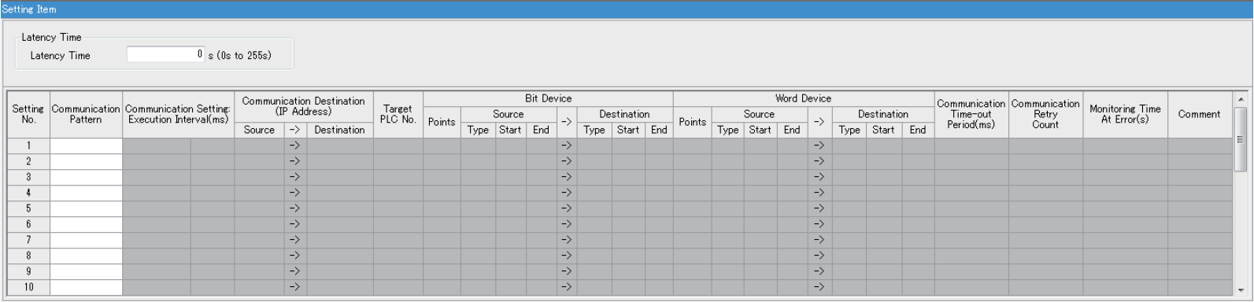

ดับเบิ้ลคลิกที่ “” รายการการตั้งค่าจะปรากฏบนหน้าจอ
Communication Pattern
|
Setting Item
|
คำอธิบาย
|
|
READ
|
อ่านข้อมูลจากอุปกรณ์ปลายทางที่ระบุ (แหล่งส่งข้อมูล) ไปยังอุปกรณ์ที่ระบุของสถานีหลัก (ปลายทางส่งข้อมูล)
|
|
WRITE
|
เขียนข้อมูลจากอุปกรณ์ที่ระบุของสถานีต้นทาง (แหล่งส่งข้อมูล) ไปยังอุปกรณ์ปลายทางที่ระบุ (ปลายทางส่งข้อมูล)
|
Communication Setting and Execution Interval
| Setting Item | คำอธิบาย | ช่วงการตั้งค่า | |
|---|---|---|---|
| Fixed | - | มีการสื่อสารข้อมูลระหว่างอุปกรณ์ต่างๆ ในช่วงเวลาการทำงานที่กำหนดไว้ | - |
| Execution Interval (ms) | ตั้งค่าช่วงเวลาการดำเนินการ | 10ms ถึง 65535ms | |

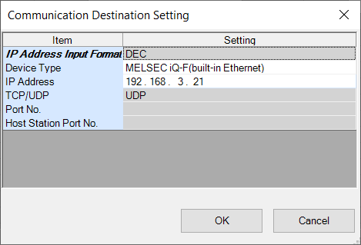

Communication Destination (IP Address)
|
ตั้งค่าอุปกรณ์สำหรับทั้งแหล่งส่งสัญญาณและปลายทางส่งสัญญาณ - โมดูล FX5UJ CPU: 8 อุปกรณ์ - โมดูล FX5U/FX5UC CPU: 16 อุปกรณ์ |
|
Bit and Word device setting.
ผู้ใช้สามารถตั้งค่าบิต (หรือเวิร์ด) สำหรับการอ่าน/เขียนข้อมูลจากแหล่งต้นทางไปยังปลายทางได้ ประเภทของการตั้งค่าข้อมูลจะขึ้นอยู่กับประเภทอุปกรณ์ที่เลือก

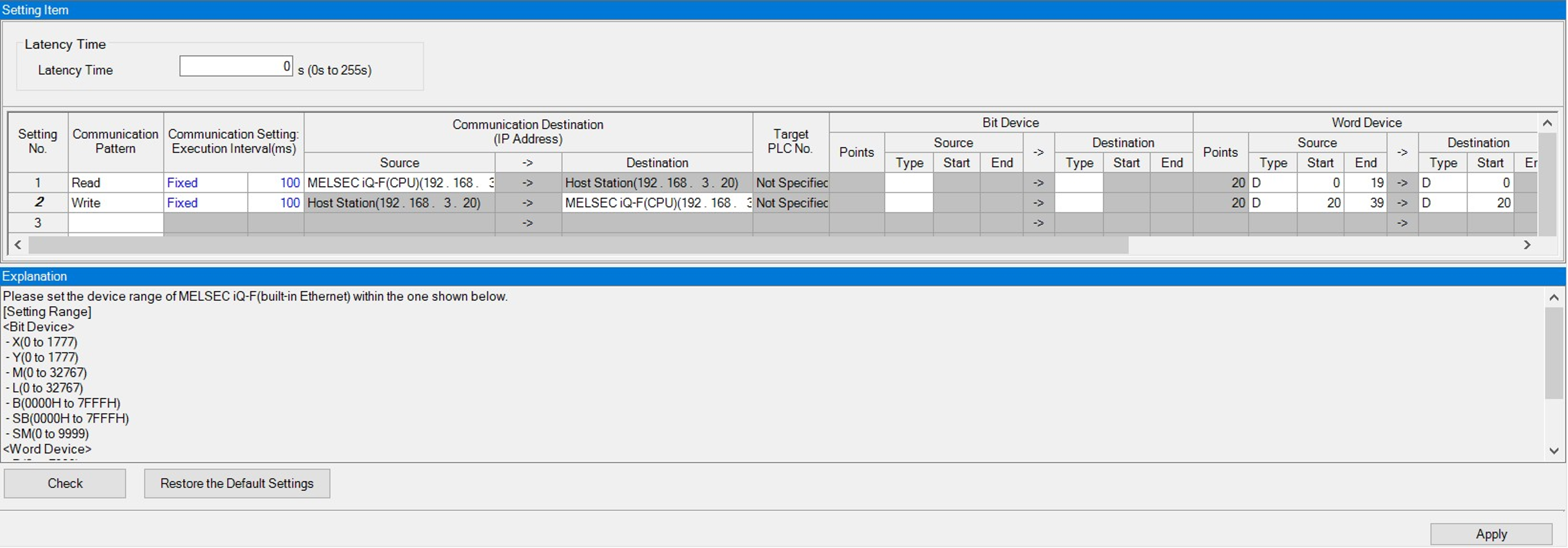

ตัวอย่างการตั้งค่าที่ 1: รูปแบบการสื่อสารคือ “อ่าน" ข้อมูล “D0-D19” ของ “MELSEC iQ-F” [IP Address 192.168.3.21] ไปยัง “D0-D19” ของสถานีโฮสต์ [IP Address 192.168.3.20]
ตัวอย่างการตั้งค่าที่ 2: รูปแบบการสื่อสารคือ "เขียน" ข้อมูล “D20-D39” ของสถานีโฮสต์ [IP Address 192.168.3.20] ไปยัง “D20-D39” ของ “MELSEC iQ-F” [IP Address 192.168.3.2]
4. ยืนยันการตั้งค่า
เลือก [Apply] เพื่อยืนยันการตั้งค่า “Simple PLC communication”

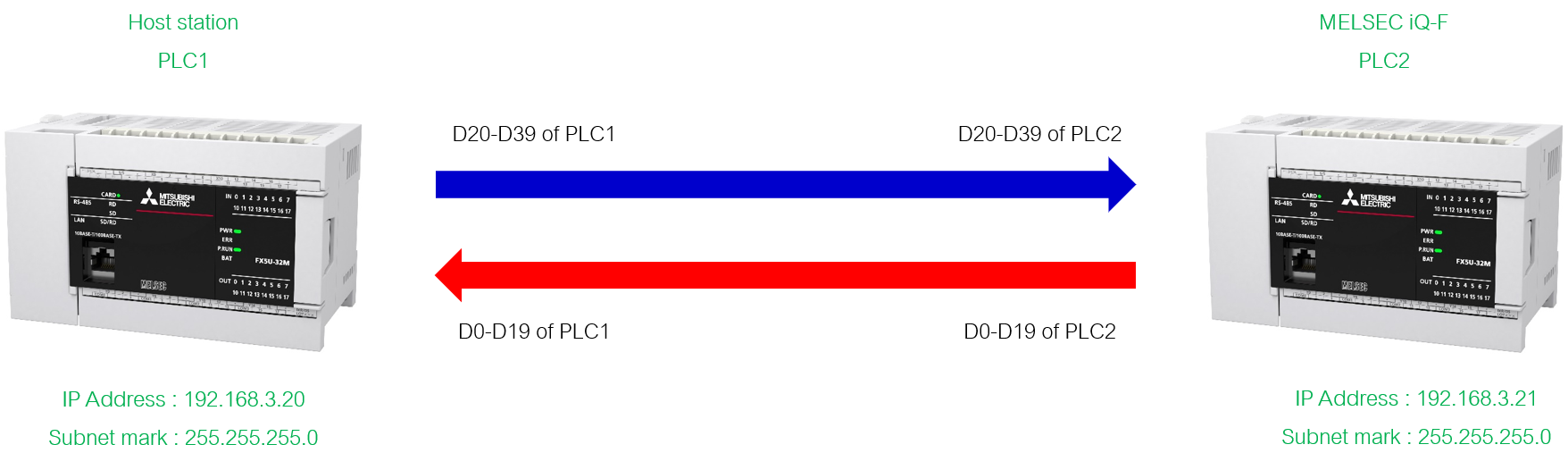

Data Flow
